核心業務 磨床電主軸

磨床電主軸

電主軸是一套組件，它包括電主軸本身及其附件：電主軸、高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置等。電動機的轉子直接作為機床的主軸，主軸單元的殼體就是電動機機座，并且配合其他零部件，實現電動機與機床主軸的一體化。
一、油脂潤滑（水冷）磨削電主軸技術參數
型? 號 電 機 參 數 軸承 外 形 尺 寸 軸 端 尺 寸 備 注
轉 速
(r/
min) 		功 率
(kW) 		電壓
(V) 		電流
(A) 		頻率
(Hz) 		φA φB L L1 L2 φC φD M L3 L4

DM3Z12/21

 3000 12 350 25 100 7217x2
7012x2 		210   700   25 80 外錐1:5長62 氣密封KZ210-3/12Z
DM6Z6/17 6000 6 220 24 200 7210x2
7207x2 		170 120 310 60 30 45 25 M20x1.5 34 24 SD6-4
DM7.5Z15/17 7500 15 350 40 250 7013x2
7008x2 		170 144 420 64 20 62 36 M36x2 60 20 氣密封D170M7.5Z
密封陶瓷軸承
DM9Z15/17 9000 15 350 24 200 7011x2
7207x2 		170 135 310 60 25 53 33 M33x1.5 46 28 SD9-4/1
DM12Z4.5/15 12000 4.5 290 15 400 7208x2
7207x2 		150 120 260 60 20 37 20 M16x1.5 45 20 SD12-4A
DM12Z20/17 12000 20 350 50 400 7012x2
7008x2 		170 140 420 62 18 58 33 M33x1.5 45 20 氣密封D170M12Z
密封陶瓷軸承
DM18Z9/17 18000 9 350 21 600 7008x2
7007x2 		170 110 285 39 18 38 22 M22x1.5 40 15 3SDZ18
DM18Z18/17 18000 18 350 42 600 7010x2
7007x2 		170 130 384 58 20 48 27 M27x1.5 45 15 氣密封D170M18Z
密封陶瓷軸承
DM24Z4/14 24000 4 350 9.5 800 7006x2
7005x2 		140 85 230 35 15 28 16 M16x1.5 29 23 2SD24A
DM24Z7/14 24000 7 350 15 800 7007x2
7005x2 		140 102 236 50 15 33 16 M16x1.5 30 20 3SDZ24A
DM24Z16/17 24000 16 350 37 800 7008x2
7007x2 		170 120 369 54 18 38 22 M22x1.5 40 15 氣密封D170M24Z
密封陶瓷軸承
DM30Z13/15 30000 13 350 30 1000 7007x2
7005x2 		150 110 323 54 16 33 16 M16x1.5 30 20 氣密封D150M30Z
密封陶瓷軸承
DM36Z13/15 36000 13 350 25 1200 7006x2
7005x2 		150 103 323 52 16 28 16 M16x1.5 30 20 氣密封D150M36Z
密封陶瓷軸承
DM42Z9/12 42000 9 350 20 700 7005x2
7004x2 		120 86 261 49 11 23 14 M14x1.5 22 20 氣密封D120M42Z
密封陶瓷軸承
DM51Z8/12 51000 8 350 18 850 71904x2
7003x2 		120 92 248 32 10 18 10 M10 18 15 氣密封可選D120M51Z/1
密封陶瓷軸承
DM60Z6/12 60000 6 350 14 1000 7003x2
7003x2 		120 77 250 47 10 16 8 M8 16 15 氣密封D120M60Z
密封陶瓷軸承
DM75Z5/12 75000 5 350 12 1250 7002x2
7002x2 		120 77 228 47 10 14 8 M8 16 15 氣密封D120M75Z
密封陶瓷軸承
二、油霧潤滑（水冷）電主軸技術參數
型? 號 電 機 參 數 軸承 外 形 尺 寸 軸 端 尺 寸 備 注
轉 速
(r/min)		 功 率
(kW)		 電壓
(V)		 電流
(A)		 頻率
(Hz)		 φA φB L L1 L2 φC φD M L3 L4
DM7Y30/23W 7000 30 350 68 234 7217x2
7012x2		 230   621   28 78 外錐1:5長140 3MK2332-LY-91
3MK2225-91
DM9Y22/21 9000 22 350 48 300 7214x4
7208x2		 210   580   24 65 42 M42x2 55 50 5SD9-4
DM9Y22/21W 9000 22 350 48 300 7214x4
7208x2		 210   580   74 65 外錐1:5長70 3MK2025-WT-91
DM9Y20/17 9000 20 350 43 300 7013x2
7008x2		 170 144 410 62 17 62 36 M36x2 60 20 5SD9-4B
DM12Y10/17 12000 10 350 23 400 7011x2
7207x2		 170 130 315 53 18 53 33 M33x1.5 46 21 4SD12-4A
DM12Y20/17 12000 20 350 43 400 7012x2
7008Cx2		 170 140 410 56 18 58 33 M33x1.5 45 20 5SD12-4B
DM15Y18/17 15000 18 350 38 500 7011x2
7008x2		 170 140 369 56 18 53 33 M33x1.5 45 20 5SD15-4B
DM18Y12/17 18000 12 350 26 600 7010x2
7008x2		 170 130 315 44 16 48 27 M27x1.5 45 15 4SD18-4A
DM18Y18/17 18000 18 350 38 600 7010x2
7008x2		 170 130 344 49 18 48 27 M27x1.5 42 20 5SD18-4B
DM18Y20/17 18000 20 350 43 600 7012x2
7008x2		 170 140 369 56 18 53 33 M33x1.5 45 20 5SD18-4陶瓷軸承
DM24Y12/17 24000 12 350 28 800 7008x2
7007x2		 170 120 306 36 17 38 22 M22x1.5 40 15 4SD24-4A
DM24Y14/15 24000 14 350 35 800 7009x2
7007x2		 150 120 327 54 18 43 24 M24x1.5 42 20 5SD24-4B
DM24Y16/17 24000 16 350 33 800 7011x2
7008x2		 170 140 337 56 18 53 33 M33x1.5 45 20 5SD24-4/1陶瓷軸承
DM30Y7.5/14 30000 7.5 350 17 1000 7007x2
7006x2		 140 105 254 44 12 33 16 M16x1.5 30 20 4SSD30-4
DM30Y13/15 30000 13 350 30 1000 7007x2
7006x2		 150 110 281 41 13 33 16 M16x1.5 30 20 5SD30-4B
DM36Y5.5/14 36000 5.5 350 12 600 7006x2
7005x2		 140 100 262 44 14 28 14 M14x1.5 24 17 4SD36A
DM36Y9/12 36000 9 350 23 1200 7006x2
7005Cx2		 120 96 267 46 12 28 16 M16x1.5 30 20 5SD36-4B
DM36Y13/15 36000 13 350 30 1200 7007x2
7006x2		 150 110 281 41 13 33 16 M16x1.5 30 20 5SD36-4陶瓷軸承
DM42Y5/12 42000 5 350 11 700 7005x2
7003Cx2		 120 85 237 38 10 23 14 M14x1.5 22 20 4SD42
DM42Y9/120 42000 9 350 20 700 7005x2
7004Cx2		 120 96 277 39 12 23 14 M14x1.5 22 20 5SD42B
DM51Y4/12 51000 4 350 9 850 7004x2
7003x2		 120 90 235 24 10 18 10 M10 18 15 4SD51A
DM51Y8/12 51000 8 350 17 850 7004x2
7003x2		 120 90 229 36 10 18 10 M10 18 15 5SD51B
DM60Y2.5/10 60000 2.5 350 6 1000 7002x2
7001x2		 100 70 180 22 9 14 8 M8 15 15 3SDZ60x10
DM60Y3.5/10 60000 3.5 350 8.5 1000 7003x2
7003Cx2		 100 70 213 20 10 16 8 M8 16 15 4SD60B
DM60Y6/12 60000 6 350 15 1000 7003x2
7002x2		 120 70 220 30 11 16 8 M8 16 15 5SD60B陶瓷軸承
DM75Y2.5/10 75000 2.5 350 6 1250 7002x2
7001Cx2		 100 70 180 22 9 14 8 M8 15 15 4SD75
DM75Y5/12 75000 5 350 12 1250 7002x2
7002x2		 120 70 200 27 10 14 8 M8 16 15 5SD75B陶瓷軸承
DM90Y2.5/10 90000 2 350 5 1500 7001x2
7001x2		 100 70 171 24 7 16 6 M6 11 13 4SD90陶瓷軸承

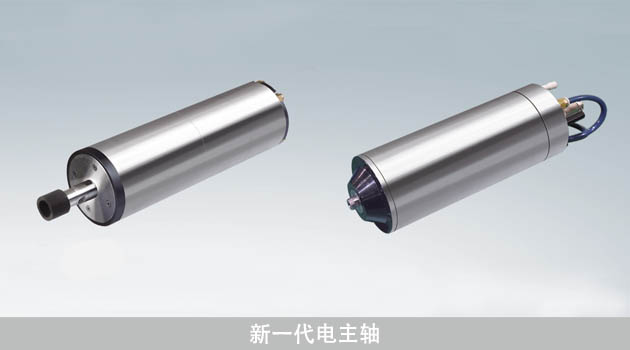

三、xyddzz配置進口內藏式電機、進口軸承、進口編碼器（可選），高精度、高功率、高剛性，長壽命，可替代進口電主軸。
型? 號 電 機 參 數 軸承 外 形 尺 寸 軸 端 尺 寸 備 注
轉 速
(r/min) 		功 率
(S1,
kW) 		電壓
(V) 		電流
(A) 		頻率
(Hz) 		φA φB L L1 L2 φC φD M L3 L4
DM6Y30/21 6000 30 350 75 200 90BNR10Sx4
7009x2 		210   690   25 87 52 M52x1.5 70 25 KZ210-6/30
DM7.7Q48T21W 7700 48 425 97 257 90BNR10Sx4
7010x2 		210   768   28 78 外錐1:5長140 KZ210-9/48T
有編碼器
DM7.7Q48T21 7700 48 425 97 257 90BNR10Sx4
7010x2 		210   768   28 78 52 M52x1.5 70 25 3MK2350-WZ1-91
有編碼器
DM12Q26T17 12000 25.5 425 46 400 75BNR10Hx2
40BNR10Hx2 		170   555   17 73 36 M36x2 60 20 KZ170-12/25.5T
有編碼器
DM18Y24/17 18000 24 380 48 600 65BNR10Hx2
40BNR10Hx2 		170   501   17 63 36 M36x2 55 25 KZ170-18/24
DM19Q24T17 19000 23.9 425 44 634 75BNR10Hx2
40BNR10Hx2 		170   530   17 73 36 M36x2 60 20 KZ170-19/23.9T
有編碼器
DM24Q13T15 24000 12.6 425 25 800 60BNR10Hx2
35BNR10Sx2 		150   430   17 58 33 M33x1.5 56 15 KZ150-24/12.6T
有編碼器
DM30Y19/15 30000 19 350 53 1000 55BNR10Hx2
30BNR10Sx2 		150   430   17 53 33 M33x1.5 56 15 KZ150-30/19
DM42Y16/15 42000 16 350 35 1400 40BNR10Hx2
25BNR10Sx2 		150   390   17 38 22 M22x1.5 44 20 KZ150-42/16
DM100Y1.5/8 100000 1.5 220 5.5 1667 HYSM6001x2 80   254   11   外螺紋M12x0.75
內錐孔1:10 		KZ80-100/1.5
轉子中孔出水
四、砂輪修整電主軸技術參數
型? 號 電 機 參 數 軸承 冷卻方式 潤滑方式 外形尺寸 備 注
轉 速
(r/min)		 功 率
(kW)		 電壓
(V)		 電流
(A)		 頻率
(Hz)		 φA L

SCZ60A

 12000 0.15 115 1.5 200 7003x2>
7200x1		 水 油脂 60 190 氣密封

SCZ60B

 12000 0.15 115 1.5 200 7003x2>
7200x1		 水 油脂 60 190 氣密封 >
法蘭連接

D80M08Z

 8000 0.45 220 1.8 134 71907x1>
7003x1		 水 油脂 80 224 氣密封
五、砂輪軸技術參數

型號
Type

轉速
Speed
(r/min)

外形尺寸
Overall Dimensions

軸端尺寸
Quill Mounting Dimensions

軸承
Bearing

出軸形式
Type of Quill Mounting

φA

φB

L

L0

φC

M

L1

L2

SJ6-25

24000

60

18

250

20

14

M6

32

15

7204P5x4

A

SJ6-25/1

24000

60

18

250

20

14

M6

32

15

7204P4x4

A

SJ8-25

18000

80

28

250

20

20

M10

49

21

7206P5x4

A

SJ8-25/1

18000

80

28

250

20

20

M10

49

21

7206P4x4

A

SJ8-35/1

18000

80

28

350

20

20

M10

49

21

7206P4x4

A

SJ8-45/1

18000

80

28

450

20

20

M10

49

21

7206P4x4

A

SJ10-25

11000

100

37

250

40

25

M10

60

22

7208P5x4

A

SJ10-25/1

11000

100

37

250

40

25

M10

60

22

7208P4x4

A

SJ10-40A

11000

100

37

400

145

22

M10

50

22

7208P5x4

A

SJ10-55

4000

100

30

550

46

-

M12

-

-

7208P5x4

B

SJ12-45

9000

120

45

450

50

25

M16x1.5

43

24

7211P5x4

C

SJ16-50/1

2300

160

90

500

65

-

-

-

-

7016ACP4x2
NN3016KP4C1W33x1
NN3014KP4C1W33x1

B
1:10

SJ16-50/3

2300

160

90

500

65

-

-

-

-

7016x4
7014x2

B
1:10

SJ17-35/1

4500

170

65

350

106

32

20x1.5

55

25

7215P5x4

B/C

SJ19-45G/1

1340

190

70

450

50

-

-

-

-

C697516x1
32216x1

B

M2120A-33A

5000

100

35

500

50

-

12

-

-

7008P4x4

B

M2120A-34A

12000

120

48

370

-

30

20x1.5

15

20

7210P4x4

C

WX004-91

17000

80

50

400

-

30

M10

12

19

7206P4x4

C

WX004-92

11000

100

60

400

-

35

M10

14

23

7208CP4x4

C
以上參數僅供參考，具體以雙方技術協議為準
